Bodenablauf Der Ultraflache 79
DN 50, Variofix, Designrost Kessel
![](https://assets.kessel.de/pb/640/pb_wgablau_4470052_6061.png)
![](https://assets.kessel.de/mz/w640/mz_4470052_215018.png)

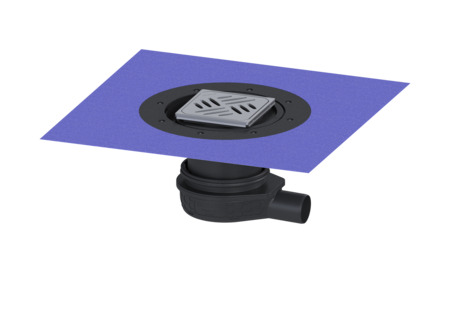

KESSEL Bodenablauf Der Ultraflache 79, Abdeckung Länge 120 mm, Stutzen waagrecht, Nennweite (DN) 50, Volumen 22,97 dm³, Abdeckungsart Designrost, Verriegelung unverriegelt, Rost Design Kessel, Sperrwasserhöhe 50 mm
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung
- verschiedene Design Abdeckungen
Artikelnummer | 44700.52 |
---|---|
GTIN | 4026092080955 |
Preisgruppe | 10 |
Preis |
173,20
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel
Der Bodenablauf Der Ultraflache 79 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Ausführung System: 125 Sickerwasseröffnung: optional Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,2 Ablaufleistung (l/s) mit 20 mm Aufstau: 1,4 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 119 - 174 mm Gewicht netto: 2,12 kg Gewicht brutto: 2,12 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 312 mm Breite: 312 mm Höhe: 79 mm Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: unverriegelt Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Übergangsstück DN 50/40 | 27118 | Anzeigen |
![]() | Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen |
![]() | Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen |
![]() | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
![]() | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
![]() | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
![]() | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
![]() | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Aufsatzstück Variofix Designrost Kessel, V2A, L 15 | 48625 | Anzeigen |
![]() | Dichtmanschette für Abdichtung im Verbund flüssig | 48651 | Anzeigen |
![]() | Designrost KESSEL, Edelstahl | 680227 | Anzeigen |
![]() | Designrost Oval, Edelstahl | 680228 | Anzeigen |
![]() | Designrost Cross, Edelstahl | 680229 | Anzeigen |
![]() | Designrost Parade, Edelstahl | 680230 | Anzeigen |
![]() | Designrost Festival, Edelstahl | 680231 | Anzeigen |
![]() | Designrost Spot, Edelstahl | 680232 | Anzeigen |
![]() | Designrost Slot, Edelstahl | 680233 | Anzeigen |
![]() | Designrost Sticks, Edelstahl | 680234 | Anzeigen |
![]() | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite):
50
- Material Grundkörper (material_grundkoerper):
ABS
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
