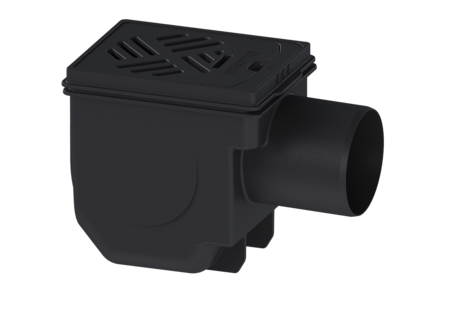

Kellerablauf Drehfix
DN 100, Rost schwarz, Typ 5
![](https://assets.kessel.de/pb/640/pb_wgablau_27301_894.png)
![](https://assets.kessel.de/mz/w640/mz_27301_220253.png)
KESSEL Kellerablauf Drehfix, Nennweite (DN) 100, Volumen 9,76 dm³, Abdeckungsart Schlitzrost
- Integrierter Rückstauschutz
- Einfache werkzeuglose Wartung und Reinigung
Artikelnummer | 27301 |
---|---|
GTIN | 4026092007815 |
Preisgruppe | 10 |
Preis |
235,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Kellerablauf Drehfix DN 100, Rost schwarz, Typ 5
Der Kellerablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Ausführung Schlammeimer: ja Notverschluss: ja Ablaufleistung (l/s) mit 20 mm Aufstau: 1,8 Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig Rückstauschutz: Typ 5 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,49 kg Gewicht brutto: 1,51 kg Aussparungsmaß Breite: 190 mm Aussparungsmaß Länge: 320 mm Einbautiefe: 210 - 240 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 285 mm Breite: 168 mm Verpackungsmaß Länge: 280 mm Verpackungsmaß Breite: 170 mm Verpackungsmaß Höhe: 205 mm Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Rost Material: Kunststoff Rost Farbe: schwarz Rostgröße Länge: 190 mm Rostgröße Breite: 150 mm Rostgröße Höhe: 14 mm Schlammeimer: ja Rost Rost Farbe: schwarz Rost Material: Kunststoff Rostgröße Länge: 190 mm Rostgröße Breite: 150 mm Rostgröße Höhe: 14 mm
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Übergangsstück DN 100/70 | 27602 | Anzeigen |
![]() | Rattenschutz Einsatz aus Edelstahl | 27609 | Anzeigen |
![]() | Verlängerungsstück H: 183 mm | 38670 | Anzeigen |
![]() | Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
![]() | Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen |
![]() | Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | Anzeigen |
![]() | Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Rückstauschutz (rueckstauschutz): Typ 5
- Einbautiefe (einbautiefe): 210 mm
- Geruchsverschluss (geruchsverschluss): inklusive
