Bodenablauf Der Ultraflache 79
DN 50, Variofix, Designrost Kessel, L&L
![](https://assets.kessel.de/pb/640/pb_wgablau_4470053_6219.png)
![](https://assets.kessel.de/mz/w640/mz_4470053_215037.png)

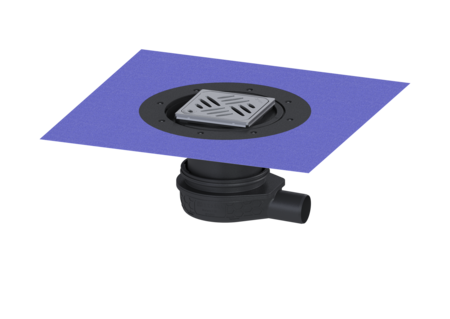

KESSEL Bodenablauf Der Ultraflache 79, Abdeckung Länge 120 mm, Stutzen waagrecht, Nennweite (DN) 50, Volumen 22,97 dm³, Abdeckungsart Designrost, Verriegelung Lock & Lift, Rost Design Kessel, Sperrwasserhöhe 50 mm
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung
- verschiedene Design Abdeckungen
Artikelnummer | 44700.53 |
---|---|
GTIN | 4026092080948 |
Preisgruppe | 10 |
Preis |
189,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel, L&L
Der Bodenablauf Der Ultraflache 79 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Ausführung System: 125 Sickerwasseröffnung: optional Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,2 Ablaufleistung (l/s) mit 20 mm Aufstau: 1,4 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 119 - 174 mm Gewicht netto: 2,12 kg Gewicht brutto: 2,12 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 312 mm Breite: 312 mm Höhe: 79 mm Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Übergangsstück DN 50/40 | 27118 | Anzeigen |
![]() | Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen |
![]() | Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen |
![]() | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
![]() | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
![]() | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
![]() | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
![]() | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Dichtmanschette für Abdichtung im Verbund flüssig | 48651 | Anzeigen |
![]() | Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 | 48904 | Anzeigen |
![]() | Designrost Oval, Lock & Lift | 680225 | Anzeigen |
![]() | Designrost KESSEL, Lock & Lift | 680226 | Anzeigen |
![]() | Designrost Cross, Lock & Lift | 680235 | Anzeigen |
![]() | Designrost Parade, Lock & Lift | 680236 | Anzeigen |
![]() | Designrost Festival, Lock & Lift | 680237 | Anzeigen |
![]() | Designrost Spot, Lock & Lift | 680238 | Anzeigen |
![]() | Designrost Slot, Lock & Lift | 680239 | Anzeigen |
![]() | Designrost Sticks, Lock & Lift | 680240 | Anzeigen |
![]() | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
![]() | Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite):
50
- Material Grundkörper (material_grundkoerper):
ABS
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
