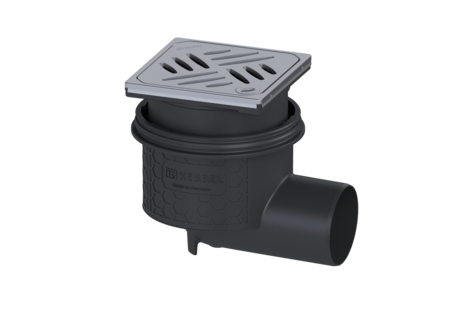

Boden-/Deckenablauf Practicus
DN 70, seitlich, Designrost
![](https://assets.kessel.de/pb/640/pb_wgablau_4517063_5625.png)
![](https://assets.kessel.de/mz/w640/mz_4517063_217370.png)
KESSEL Boden-/Deckenablauf Practicus, Abdeckung Länge 120 mm, Abdichtungsart, Stutzen waagrecht, Nennweite (DN) 70, Geruchsverschluss, Entwässerung durch Punktablauf, Abdeckungsart Designrost, Rost Design Kessel
- Hygiene: hygienisches absolut korrosionsfreies und langlebiges Material
- Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
Artikelnummer | 45170.63 |
---|---|
GTIN | 4026092052754 |
Preisgruppe | 10 |
Preis |
162,00
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Practicus DN 70, seitlich, Designrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 1,4 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 75 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,38 kg Gewicht brutto: 1,75 kg Aussparungsmaß Breite: 180 mm Aussparungsmaß Länge: 220 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: PP Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Aufsatzstück: höhenverstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
![]() | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
![]() | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen |
![]() | Grundkörper Practicus DN 70, Auslauf seitlich | 45170 | Anzeigen |
![]() | Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen |
![]() | Designrost Oval, Lock & Lift | 680225 | Anzeigen |
![]() | Designrost KESSEL, Lock & Lift | 680226 | Anzeigen |
![]() | Designrost Cross, Lock & Lift | 680235 | Anzeigen |
![]() | Designrost Parade, Lock & Lift | 680236 | Anzeigen |
![]() | Designrost Festival, Lock & Lift | 680237 | Anzeigen |
![]() | Designrost Spot, Lock & Lift | 680238 | Anzeigen |
![]() | Designrost Slot, Lock & Lift | 680239 | Anzeigen |
![]() | Designrost Sticks, Lock & Lift | 680240 | Anzeigen |
![]() | Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper):
PP
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
