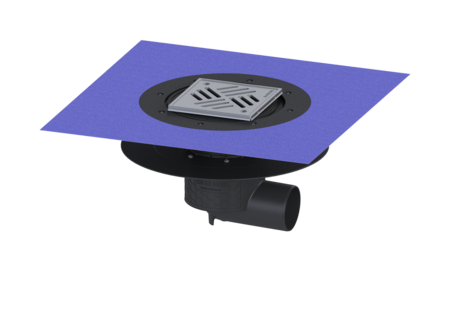

Bodenablauf Ecoguss Klebeflansch
DN 70, seitl., Variofix, Schlitzrost
![](https://assets.kessel.de/pb/640/pb_wgablau_4857851_5592.png)
![](https://assets.kessel.de/mz/w640/mz_4857851_215329.png)
KESSEL Bodenablauf Ecoguss Klebeflansch, Nennweite (DN) 70, Stutzen waagrecht, Entwässerung durch Punktablauf, Geruchsverschluss, Bodenbelaghöhe max. 17 mm, Abdeckungsart Schlitzrost, dreidimensional verstellbar
- High-Tech-Verbundwerkstoff Ecoguss
- Ecoguss, Höchste Brandschutzstandards
- Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer | 48578.51 |
---|---|
GTIN | 4026092032787 |
Preisgruppe | 40 |
Preis |
351,60
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Ecoguss Klebeflansch DN 70, seitl., Variofix, Schlitzrost
Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Klebeflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Klebeflansch mit einer Flanschbreite von 50 mm ist geeignet zur Anbindung von Abdichtungen im Verbund, gemäß DIN 18534, für alle Wassereinwirkungsklassen. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,66 kg Gewicht brutto: 4,65 kg Durchmesser: 348 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 348 mm Breite: 348 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 386 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Bodenbelaghöhe min.: 10 mm Oberfläche: Edelstahl poliert Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Bodenbelaghöhe max.: 17 mm Aufsatzstück: dreidimensional verstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
![]() | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
![]() | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen |
![]() | Klebeflansch mit Gegenflansch, ABS, System 125 | 48410 | Anzeigen |
![]() | Grundkörper Ecoguss Klebeflansch, DN 70, Auslauf seitlich | 48578 | Anzeigen |
![]() | Dichtmanschette für Abdichtung im Verbund flüssig | 48651 | Anzeigen |
![]() | Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper):
Ecoguss
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
