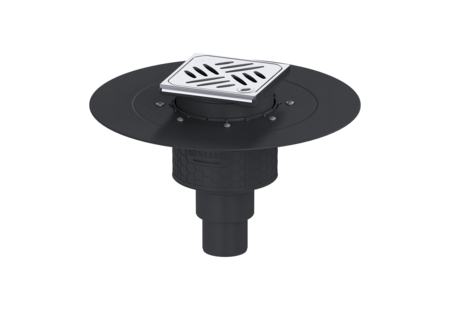

Bodenablauf Ecoguss Klebeflansch
DN 50, senkrecht, Designrost
![](https://assets.kessel.de/pb/640/pb_wgablau_4865863_5575.png)
![](https://assets.kessel.de/mz/w640/mz_4865863_216311.png)
KESSEL Bodenablauf Ecoguss Klebeflansch, Nennweite (DN) 50, Stutzen senkrecht, Entwässerung durch Punktablauf, Geruchsverschluss, Bodenbelaghöhe max. 16 mm, Abdeckungsart Designrost, höhenverstellbar
- High-Tech-Verbundwerkstoff Ecoguss
- Ecoguss, Höchste Brandschutzstandards
- Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer | 48658.63 |
---|---|
GTIN | 4026092054406 |
Preisgruppe | 40 |
Preis |
237,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Ecoguss Klebeflansch DN 50, senkrecht, Designrost
Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Klebeflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Klebeflansch mit einer Flanschbreite von 50 mm ist geeignet zur Anbindung von Abdichtungen im Verbund, gemäß DIN 18534, für alle Wassereinwirkungsklassen. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 58 mm Zulassung: Z-19.53-2414,Z-19.17-1719 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,87 kg Gewicht brutto: 2,45 kg Durchmesser: 348 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 348 mm Breite: 348 mm Verpackungsmaß Länge: 360 mm Verpackungsmaß Breite: 360 mm Verpackungsmaß Höhe: 250 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Länge: 120 mm Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Bodenbelaghöhe max.: 16 mm Aufsatzstück: höhenverstellbar Aufsatzstück Material: ABS
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen |
![]() | Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen |
![]() | Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen |
![]() | Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
![]() | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen |
![]() | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen |
![]() | Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen |
![]() | Klebeflansch mit Gegenflansch, ABS, System 125 | 48410 | Anzeigen |
![]() | Grundkörper Ecoguss Klebeflansch, DN 50, Auslauf senkrecht | 48658 | Anzeigen |
![]() | Designrost Oval, Lock & Lift | 680225 | Anzeigen |
![]() | Designrost KESSEL, Lock & Lift | 680226 | Anzeigen |
![]() | Designrost Cross, Lock & Lift | 680235 | Anzeigen |
![]() | Designrost Parade, Lock & Lift | 680236 | Anzeigen |
![]() | Designrost Festival, Lock & Lift | 680237 | Anzeigen |
![]() | Designrost Spot, Lock & Lift | 680238 | Anzeigen |
![]() | Designrost Slot, Lock & Lift | 680239 | Anzeigen |
![]() | Designrost Sticks, Lock & Lift | 680240 | Anzeigen |
![]() | Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper):
Ecoguss
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
ABS
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
