Hebeanlage Aqualift F XL 200 l
Duo, SPF 1500-S1
![](https://assets.kessel.de/pb/640/pb_wgpumpe_11095_2048.png)
![](https://assets.kessel.de/mz/w640/mz_11095_176560.png)

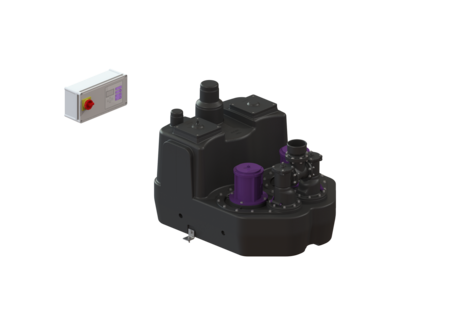

KESSEL Hebeanlage Aqualift F XL 200 l Duo, Doppelanlage, 400 V, Absperreinrichtung ohne Schieber, mit 2 überflutbaren SPF 1500 Pumpen, Schalldämmatte ja, Alarmgeber mit Tauchrohr, Betriebsart S1, Druckabgang senkrecht
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer | 11095 |
---|---|
GTIN | 4026092057629 |
Preisgruppe | 50 |
Preis |
9.607,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F XL 200 l Duo, SPF 1500-S1
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 97,13 kg Gewicht brutto: 117,13 kg Länge: 980 mm Breite: 760 mm Höhe: 788 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 120 l Behältervolumen: 200 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
![]() | Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE | 28020 | Anzeigen |
![]() | Rückflussverhinderer DN 80, Grauguss | 28021 | Anzeigen |
![]() | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE | 28067 | Anzeigen |
![]() | Flanschadapter DN 80 auf DN 100, Grauguss | 28068 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 80, Druckleitungen GG | 28069 | Anzeigen |
![]() | Anschlussadapter Flanschmuffe DN 100, Druckleitungen GG | 28072 | Anzeigen |
![]() | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
![]() | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
![]() | Verbindungsschlauch DN 80, für Druckleitungen aus GG | 28664 | Anzeigen |
![]() | Verbindungsschlauch DN 100, für Druckleitungen aus GG | 28665 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
![]() | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
![]() | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
![]() | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
![]() | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
![]() | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
![]() | Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
![]() | Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen |
![]() | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen |
![]() | Tauchrohr 5 m Schlauch, inkl. Schrauben | 28050 | Anzeigen |
![]() | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
![]() | Pumpenantrieb SPF 1500 400 V, S1, 5 m Kabel | 28065 | Anzeigen |
![]() | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
![]() | Klappengehäuse mit Druckschlauch, DN 100 | 28677 | Anzeigen |
![]() | Schaltgerät Comfort Duo, 400 V, 2x2,5-4,0 A | 28757 | Anzeigen |
![]() | Dichtung DN 150 | 680003 | Anzeigen |
![]() | Batterie 9 V Block | 680034 | Anzeigen |
![]() | Dichtung Pumpenflansch | 680045 | Anzeigen |
![]() | Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen |
Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen | |
![]() | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
![]() | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
![]() | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
![]() | Klappengehäuse für Duo-Anlagen, ohne Absperrschieber | 680061 | Anzeigen |
![]() | Reinigungsdeckel verschraubt, DN 160 | 680421 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- Pumpe (pumpe): SPF 1500
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): ohne Schieber
