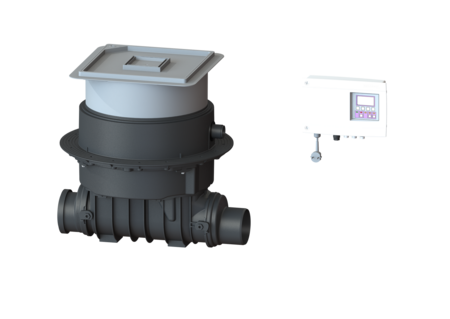

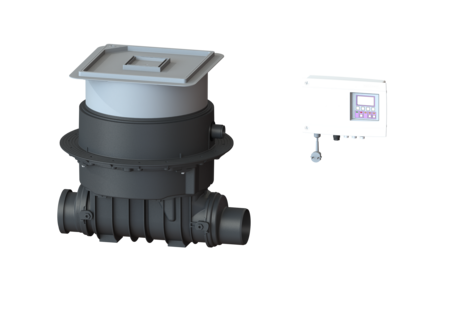

Rückstauhebeanlage Ecolift
DN 125, Bodenplatte, befliesbar
KESSEL Rückstauhebeanlage Ecolift, Abwasser fäkalienhaltig, Einbau in die Bodenplatte, mit einer überflutbaren SPZ 1000 Pumpe, Belastungsklasse K 3, Außendurchmesser (DA) 125 mm, Niveauerfassung über optische Sonde
- Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
- Leise und energiesparend
- Doppelte Sicherheit durch Rückstauklappe und Druckschleife
| Artikelnummer | 21125X |
|---|---|
| GTIN | 4026092046852 |
| Preisgruppe | 20 |
| Preis |
4.275,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauhebeanlage Ecolift DN 125, Bodenplatte, befliesbar
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr (DN): 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 125 Außendurchmesser (DA): 125 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Abmessungen Gewicht netto: 28 kg Gewicht brutto: 33,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 645 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Nenndruck (PN): 6 Druckabgang (DA): 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 16 mm Geruchsverschluss: Multistop Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Steuerung Schaltgerät: Comfort Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 5,2 A
Einbauvideo
Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen |
 | Freischaltcode und Kabelverschraubung | 80077 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
 | WU-Einbauset DA: 40 mm, für Bauunternehmer | 83077 | Anzeigen |
| WU-Einbauset DA: 50 mm, für Bauunternehmer | 83079 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verriegelungsdeckel Ecolift Auslaufseite | 21056 | Anzeigen |
 | Verriegelungsdeckel Comfort Zulaufseite, mit Ablaufanschluss | 28054 | Anzeigen |
 | Entlüfter mit Aktivkohlefilter | 28060 | Anzeigen |
 | Aktivkohlefilter 5 Stück | 28061 | Anzeigen |
 | Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 | 28071 | Anzeigen |
 | Messeraustausch-Set für KTP 1000 / SPZ 1000 | 28075 | Anzeigen |
 | Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m | 28351 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Druckabgang Ecolift, Einbau Bodenplatte | 680105 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Ablaufanschluss DN 70, mit Dichtung | 680215 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Dichtungsset Pumpfix F und Ecolift | 70319 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
 | Antriebsmotor steckerfertig, 5 m Kabel | 80076 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
 | Abdeckplatte 366 x 366 mm m. Ablaufkörper flach, Multistop, befl. | 830045 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
 | Spitzende DN 125, mit Dichtung | 83082 | Anzeigen |
 | Muffe DN 125, mit Dichtung | 83086 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 125
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241795
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Länge (laenge): 645 mm
- Breite (breite): 590 mm
