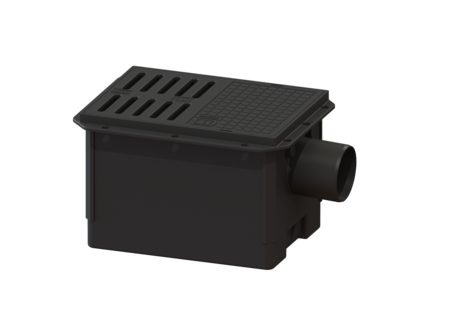

Rückstaupumpanlage Pumpfix S
DN 100, niedrigster Einbau, Schlitzrost
KESSEL Rückstaupumpanlage Pumpfix S, Nennweite (DN) 100, Abwasser fäkalienfrei, Variante niedrigster Einbau, WU-Beton, Abdeckungsart Abdeckplatte mit Schlitzrost, Leistung P1 0,6 kW
- Entwässert verlässlich gegen den Rückstaudruck
- Dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit
- Anlage für Verbau in WU-Beton geeignet
| Artikelnummer | 280450 |
|---|---|
| GTIN | 4026092085530 |
| Preisgruppe | 10 |
| Preis |
1.967,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |

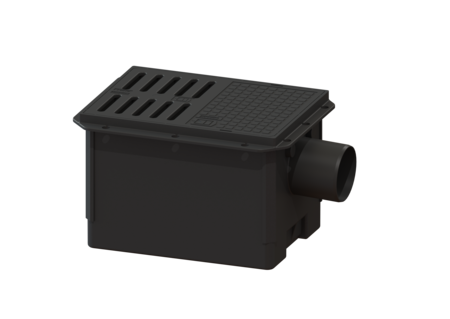

Rückstaupumpanlage Pumpfix S DN 100, niedrigster Einbau, Schlitzrost
Die Rückstaupumpanlage für fäkalienfreies Abwasser ist mit einer Pumpe und zwei mechanischen Rückstauverschlüssen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck direkt in den Abwasserkanal. - Variante für den niedrigsten Einbau, nur 50 mm von Oberkante Rost bis zur Rohrsohle des Auslaufs - Rückstauschutz nach EN 13564 Typ 5 - inklusive Durchgangsdichtungen 2x DN 50 und 1x DN 100 für Zuläufe und Kabelleerrohr - dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit - inklusive Schwimmerschalter zur Niveauerfassung Ausführung Hinweis Einbau: Variante niedrigster Einbau Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6 Mechanische Rückstauklappen: 2 Anlagenverbau: WU-Beton Allgemeine Merkmale Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Auslieferungszustand: steckerfertig Rückstauschutz: Typ 5 Abmessungen Gewicht netto: 13,7 kg Gewicht brutto: 15 kg Aussparungsmaß Breite: 350 mm Aussparungsmaß Länge: 550 mm Einbautiefe: 0 - 270 mm Länge: 510 mm Breite: 332 mm Höhe: 270 mm Verpackungsmaß Länge: 590 mm Verpackungsmaß Breite: 390 mm Verpackungsmaß Höhe: 310 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Farbe: schwarz Abdeckung Breite: 290 mm Abdeckung Länge: 396 mm Ablauffunktion: ja Belastungsklasse: A 15 (EN 124) Rahmen Breite: 290 mm Rahmen Länge: 396 mm Form Aufsatzstück: eckig Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 1 Gewicht Pumpe: 6 kg Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Steuerung Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Schlitzrost 276x191 mm, aus Kunststoff, schwarz | 30001S | Anzeigen |
 | Schlitzrost 276x191 mm, Kunststoff, weiß | 30001W | Anzeigen |
 | Abdeckplatte schwarz, 276x191 mm | 30003S | Anzeigen |
 | Abdeckplatte steingrau, 276 x 191 mm | 30003W | Anzeigen |
 | Verlängerungsstück Größe 3, H: 220 mm | 32500 | Anzeigen |
 | Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen |
 | Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Nennweite (DN) (nennweite): 100
- Abwasserart (abwasserart_de):
fäkalienfrei
- Abdeckungsart (abdeckungsart): Abdeckplatte mit Schlitzrost
- Länge (laenge): 510 mm
- Breite (breite): 332 mm
- Rückstauschutz (rueckstauschutz): Typ 5
- Pumpe (pumpe): GTF 500
- Einbautiefe (einbautiefe): 0 mm
