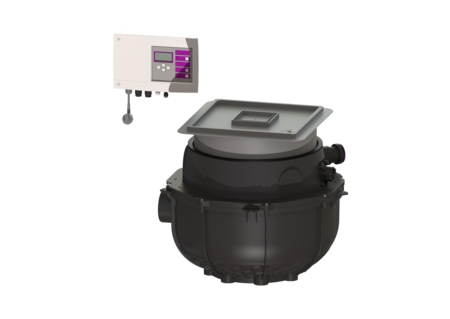

Hebeanlage Aqualift S Compact
Duo, GTF 1200, resist., Bodenpl., befl.
KESSEL Hebeanlage Aqualift S Compact Duo, Abwasser fäkalienfrei, Einbau in die Bodenplatte, mit 2 überflutbaren GTF 1200 resistant Pumpen, Niveauerfassung über Tauchrohr, Abdeckungsart befliesbare Abdeckplatte, silbergrau
- Platzsparend durch Einbau in Bodenplatte mit integrierter Ablauffunktion
- Einfaches Nachrüsten von Mono auf Duo möglich
- Leiser Betrieb durch Schallentkopplung der Pumpe(n)
| Artikelnummer | 281230XC |
|---|---|
| GTIN | 4026092093757 |
| Preisgruppe | 20 |
| Preis |
6.719,30
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift S Compact Duo, GTF 1200, resist., Bodenpl., befl.
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. Ausführung Anlagenart: Doppelanlage Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 22,34 kg Gewicht brutto: 23,84 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 490 - 620 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 617 mm Breite: 585 mm Verpackungsmaß Länge: 600 mm Verpackungsmaß Breite: 600 mm Verpackungsmaß Höhe: 480 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Zulauf Nennweite (DN): 100 mm Nutzvolumen: 20 l Behältervolumen: 65 l Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: silbergrau Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: GTF 1200 resistant Anzahl Pumpen: 2 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m) Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 15,5 m³/h Förderhöhe max.: 9 m Drehzahl: 2650 U/min Leistung P1: 1,4 kW Leistung P2: 0,84 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 30 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 16 A
Produktvideo
Der Aqualift S Compact ist ein wahrer Verwandlungskünstler. Mit ihm bieten wir erstmals eine Hebeanlage, die nach dem Einbau in die Bodenplatte bequem von einer Mono- in eine Duoanlage umgewandelt werden kann.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät Basic mit optischer Sonde | 20223 | Anzeigen |
 | Übergangsstück DN 50/70 | 27126 | Anzeigen |
 | Übergangsstück DN 100/70 | 27602 | Anzeigen |
 | Nachrüstsatz Alarmschwimmer | 28016 | Anzeigen |
 | Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
| Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm | 28062 | Anzeigen |
 | Adapter für Druckanschluss, DN 32, PE | 28086 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Magnetfußantenne für TeleControl Modem, Kabel 2,5 m | 28793 | Anzeigen |
 | Verlängerungskabel für Magnetfußantenne, L: 2 m | 28794 | Anzeigen |
 | Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen |
 | Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | Anzeigen |
 | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
 | Geruchsverschluss Megastop | 48550 | Anzeigen |
 | Haarsieb Kunststoff, für Badabläufe System 125 | 48700 | Anzeigen |
 | Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz | 680795 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau | 680797 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | Anzeigen |
 | Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 | Anzeigen |
 | Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic | 80074 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Abdeckplatte befliesbar, tagwasserdicht | 830052 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
 | WU-Einbauset DA: 40 mm, für Bauunternehmer | 83077 | Anzeigen |
| WU-Einbauset DA: 50 mm, für Bauunternehmer | 83079 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Duo, 230 V | 28746 | Anzeigen |
| Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift | 67007 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung Pumpenflansch, bis Baujahr 03/2009 | 680068 | Anzeigen |
| Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Rost befliesbar, Lock & Lift, ABS | 680224 | Anzeigen |
 | Pumpenanschluss mit Dichtung und Klappe | 680475 | Anzeigen |
 | Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
 | Druckanschluss mit Dichtung und Schrauben | 680758 | Anzeigen |
 | Pumpenverbindung Minilift L, Aqualift S | 680760 | Anzeigen |
 | Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen |
 | Tauchrohr zur Niveauerfassung für Aqualift S Compact | 680776 | Anzeigen |
 | Befestigung für Tauchrohr für Aqualift S, Sicherungsklip, Schraube | 680777 | Anzeigen |
 | Befestigung für Sonde für Aqualift S, Sicherungsklip, Schraube | 680778 | Anzeigen |
 | Pumpeneinhang für Aqualift S Compact, Duo, GTF 1200 | 680780 | Anzeigen |
 | Klappengehäuse Duo, mit Pumpenverbindung | 680781 | Anzeigen |
 | Austauschpumpe Aquadive GTF 1200 resistant, ohne Schwimmerschalter | 680952 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
 | Abdeckplatte befliesbar mit Ablauffunktion | 830054 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pumpe (pumpe): GTF 1200 resistant
- (ausfuehrung):
