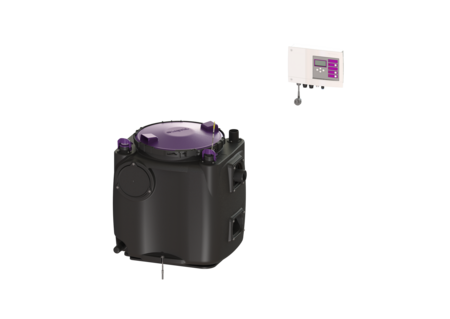

Hebeanlage Aqualift S 100
Duo, GTF 1250, freie Aufstellung
KESSEL Hebeanlage Aqualift S 100 Duo, Abwasser fäkalienfrei, codierter Stecker, Pumpensteuerung durch Schaltgerät, Schaltgerät Comfort, mit 2 überflutbaren GTF 1250 Pumpen, Betriebsart S1
- Einfache werkzeuglose Wartung
- Behälter aus PE, beständig gegen aggressive Abwässer
- Inklusive Rückflussverhinderer für die Druckleitung
| Artikelnummer | 28516 |
|---|---|
| GTIN | 4026092092927 |
| Preisgruppe | 20 |
| Preis |
4.833,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift S 100 Duo, GTF 1250, freie Aufstellung

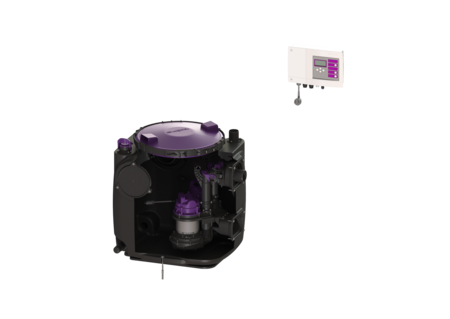

Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Doppelanlage Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Probenahmeeinrichtung: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 45,8 kg Gewicht brutto: 45,8 kg Länge: 670 mm Breite: 530 mm Höhe: 650 mm Verpackungsmaß Länge: 900 mm Verpackungsmaß Breite: 900 mm Verpackungsmaß Höhe: 779 mm Behälter/Grundkörper Druckabgang (DN): 50 Druckabgang (DA): 63 mm Zulauf Nennweite (DN): 100 mm Nutzvolumen: 50 l Behältervolumen: 120 l Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Fördereinrichtung Pumpe: GTF 1250 Anzahl Pumpen: 2 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,4 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 20 m³/h Förderhöhe max.: 11 m Drehzahl: 2700 U/min Leistung P1: 1,3 kW Leistung P2: 0,8 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 30 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Nachrüstsatz Alarmschwimmer | 28016 | Anzeigen |
 | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
| Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Schaltgerät Comfort Duo, 230 V | 28746 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Deckel mit Dichtung | 680076 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Deckel d: 420 mm, bis 03/2004 | 680326 | Anzeigen |
 | Pumpenanschluss mit Dichtung und Klappe | 680475 | Anzeigen |
 | Pumpenverbindung Minilift L, Aqualift S | 680760 | Anzeigen |
 | Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen |
 | Klappengehäuse Duo, mit Pumpenverbindung | 680781 | Anzeigen |
 | Freistromrad für STF 1300 | 680804 | Anzeigen |
 | Pumpeneinhang GTF 1250, Duo, inkl. Schrauben | 680974 | Anzeigen |
 | Spannverschluss für Deckel 450 mm | 680975 | Anzeigen |
 | Austauschpumpe Aquadive GTF 1250 ohne Schwimmerschalter, 5 m | 680979 | Anzeigen |
 | Blinddeckel für Hebeanlage Aqualift S 100/200 | 680980 | Anzeigen |
 | Kabeldurchführung für Aqualift S 100/200 | 680981 | Anzeigen |
 | Druckleitung DN 32 für Aqualift S 100 GTF 1250 | 680984 | Anzeigen |
 | Anschlussadapter für Verriegelung Aqualift S 100/200 | 680985 | Anzeigen |
 | Zulaufstutzen DN 100 für Aqualift S 100/200 | 680986 | Anzeigen |
 | Zulaufstutzen DN 150 für Aqualift S 100/200 | 680987 | Anzeigen |
 | Tauchrohr für Hebeanlage Aqualift S 200 | 680989 | Anzeigen |
 | Schalldämmmatte für Hebeanlage Aqualift S 200 | 680991 | Anzeigen |
 | Spiralgehäuse GTF 1250, freier Kugeldurchgang 30 mm | 680998 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet):
Comfort
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Pumpe (pumpe): GTF 1250
- (ausfuehrung):
- Anlagenart (anlagenart): Doppelanlage
