Hebeanlage Aqualift F Compact

Mono, SPZ 1000, resistant, freie Aufst.

Datenblatt

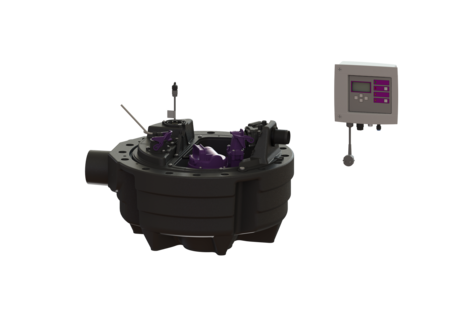

KESSEL Hebeanlage Aqualift F Compact Mono, Abwasser fäkalienhaltig, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPZ 1000 resistant Pumpe,resistent

  • Passend für komplette Kellerentwässerung
  • Hochleistungsschneidwerk für platzsparende und sichere Entwässerung
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 28717C
GTIN 4026092093689
Preisgruppe 20
Preis 3.627,60  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.
    Ausschreiben.de

    Hebeanlage Aqualift F Compact Mono, SPZ 1000, resistant, freie Aufst.
    Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Mono Abmessungen Gewicht netto: 24 kg Gewicht brutto: 26,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 670 mm Breite: 580 mm Höhe: 395 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 515 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 350 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Fördereinrichtung Pumpe: SPZ 1000 resistant Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Nennstrom: 5,2 A

    Einbauvideo

    Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

    Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

    Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

    Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Übergangsstück DN 50/70 27126 Anzeigen
    Übergangsstück DN 100/70 27602 Anzeigen
    Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
    Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062 Anzeigen
    Adapter für Druckanschluss, DN 32, PE 28086 Anzeigen
    GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
    Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005 Anzeigen
    Zulaufstutzen DN 70, mit Dichtung, Gewindering 39007 Anzeigen
    Zulaufstutzen DN 100, mit Dichtung, Gewindering 39100 Anzeigen
    Sägeglocke für DN 50/70/100 500101 Anzeigen
    Dichtung für Rohrdurchführung, DN 50 850114 Anzeigen
    Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
    Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
      Bezeichnung Artikelnummer
    Spritzschutzset für optische Sonde 28706 Anzeigen
    Schaltgerät Comfort Mono, 230 V 28731 Anzeigen
    Abdeckung für Pumpenöffnung 28732 Anzeigen
    Pumpenplatte für Aqualift F Compact 28733 Anzeigen
    Anschlussstück Tauchrohr 28734 Anzeigen
    Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
    Batterie 9 V Block 680034 Anzeigen
    Pumpenverbindung passend für Pumpstationen, bis 12/2015 680065 Anzeigen
    Dichtung für Druckabgang 680067 Anzeigen
    Drehverschluss für Pumpen 680070 Anzeigen
    Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
    Deckel mit Dichtung 680076 Anzeigen
    Halterung Druckabgang 680119 Anzeigen
    Dichtungsset Aqualift F Compact Mono 680453 Anzeigen
    Pumpenanschluss Aqualift F Compact, Mono, ab 01/2016 680486 Anzeigen
    Gewindeanschluss für Aqualift F Compact 680676 Anzeigen
    Tauchrohr zur Niveauerfassung für Aqualift S Compact 680776 Anzeigen
    Austauschpumpe Aquadive SPZ 1000 resistant 680951 Anzeigen
    Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
    Adapter Set optische Sonde 80892 Anzeigen
    • Abwasserart (abwasserart_de): fäkalienhaltig
    • Schaltgerät (schaltgeraet): Comfort
    • Einbausituation (einbausituation): freie Aufstellung
    • Pumpe (pumpe): SPZ 1000 resistant
    • (einbautiefe):
    • (ausfuehrung):
