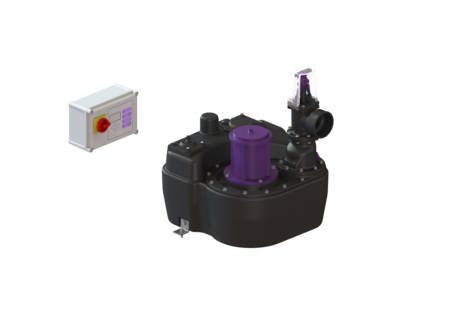

Hebeanlage Aqualift F
Mono, Comfort, SPF 1500-S3, Schieber
KESSEL Hebeanlage Aqualift F Mono, Abwasser fäkalienhaltig, Schaltgerät Comfort, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPF 1500 Pumpe, Absperreinrichtung Schieber aus Kunststoff, Druckabgang waagrecht
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Inklusive Schalldämmmatte
| Artikelnummer | 28753 |
|---|---|
| GTIN | 4026092054536 |
| Preisgruppe | 20 |
| Preis |
3.880,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |

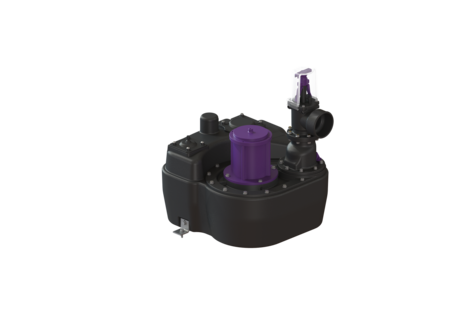

Hebeanlage Aqualift F Mono, Comfort, SPF 1500-S3, Schieber
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 42 kg Gewicht brutto: 49,8 kg Länge: 564 mm Breite: 525 mm Höhe: 664 mm Verpackungsmaß Länge: 645 mm Verpackungsmaß Breite: 530 mm Verpackungsmaß Höhe: 570 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 466 mm Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 50 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 1 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo | 28015 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen |
 | Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Verbindungsschlauch DN 80, für Druckleitungen aus GG | 28664 | Anzeigen |
 | Verbindungsschlauch DN 100, für Druckleitungen aus GG | 28665 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen |
 | Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen |
 | Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen |
 | Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen |
 | Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen |
 | Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Pumpenantrieb SPF 1500 400 V, S3, 5 m Kabel | 28028 | Anzeigen |
 | Druckwächter Mono, mit Dichtung | 28045 | Anzeigen |
 | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
 | Dichtungsset DN 70, DN 100 | 28608 | Anzeigen |
| Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen |
 | Klappengehäuse Set Mono, DN 100 | 28676 | Anzeigen |
| Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen |
| Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen |
 | Schaltgerät Comfort 400V - einzel Mono, 400 V, 2,5-4,0 A | 28755 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Reinigungsdeckel verschraubt, 160x140 mm | 680044 | Anzeigen |
 | Dichtung Pumpenflansch | 680045 | Anzeigen |
 | Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen |
 | Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen |
 | Tauchrohr Mono, 10 m Kabel | 680048 | Anzeigen |
 | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
 | Tauchrohr Mono, 5 m Schlauch | 680055 | Anzeigen |
 | Klappengehäuse für Mono-Anlagen, ohne Absperrschieber | 680060 | Anzeigen |
 | Laufrad SPF 1400/1500, für Aqualift Hebeanlagen | 680643 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet):
Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
freie Aufstellung
- Pumpe (pumpe): SPF 1500
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): Schieber aus Kunststoff
