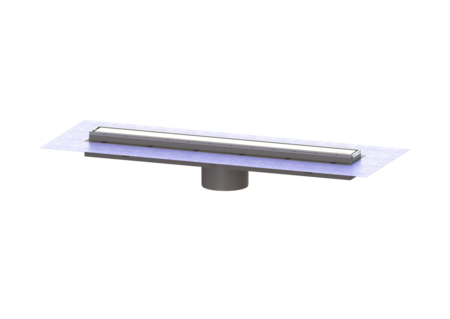

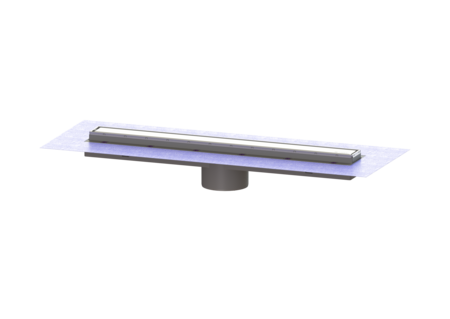

Aufsatzstück Linearis Comfort
L: 750 mm, System 125, WaD, K 3
KESSEL Aufsatzstück Linearis Comfort, Länge 750 mm, Nennweite (DN) 125, Oberfläche, Geruchsverschluss, Abdichtung Aufsatzstück durch werksseitig angebrachte Dichtmanschette (WaD)
- Individuelles Design mit wendbarem Edelstahlsteg
- Höchste Brandschutzstandards
- Geringe Einbauhöhe
Artikelnummer | 48928M |
---|---|
GTIN | 4026092079041 |
Preisgruppe | 10 |
Preis |
688,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Aufsatzstück Linearis Comfort L: 750 mm, System 125, WaD, K 3
Das Aufsatzstück Linearis Comfort ist, in Kombination mit einem Grundkörper des modularen KESSEL-Baukastensystems 125 zur Linienentwässerung, im Innenbereich geeignet. Ausführung System: 125 Sickerwasseröffnung: offen Abdichtung am Aufsatzstück: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,1 Ablaufleistung (l/s) ohne Aufstau: 1 mm Allgemeine Merkmale Nennweite (DN): 125 Außendurchmesser (DA): 125 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,44 kg Gewicht brutto: 4,1 kg Außenmaß Länge: 815 mm Einbautiefe: 80 - 140 mm Breite: 243 mm Höhe: 110 mm Verpackungsmaß Länge: 1280 mm Verpackungsmaß Breite: 260 mm Verpackungsmaß Höhe: 130 mm Abdeckungsmerkmale Abdeckungsart: Edelstahl-Abdeckung Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: eingelegt Belastungsklasse: K 3 (EN 1253-1) Rost Design: optional befliesbar Rahmen Breite: 66 mm Rahmen Länge: 750 mm Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Einbau- und Bedienungsanleitung | |
---|---|

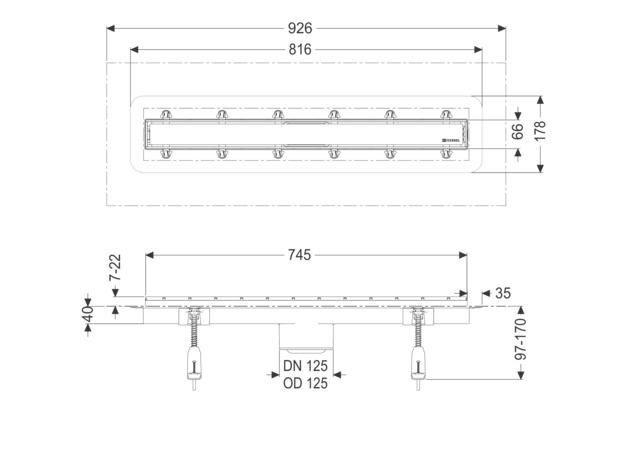

CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 125
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- (auslauf_nennweite_dn):
- Außenmaß Länge (aussenmass_laenge): 815 mm
