Rückstauhebeanlage Ecolift XL
Duo, 2 mech. Klappen, SPF 1500-S1

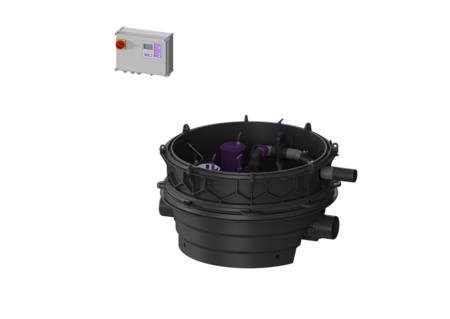

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienfrei, Doppelanlage, 2 mechanische Rückstauklappen, mit 2 überflutbaren SPF 1500-S1 Pumpen, Alarmgeber mit optischer Sonde, Schaltgerät Comfort Plus, Variante vertiefter Einbau
- Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
- geringer Pumpeneinsatz
- minimierte Geräuschemissionen
| Artikelnummer | 8741019 |
|---|---|
| GTIN | 4026092068366 |
| Preisgruppe | 60 |
| Preis |
10.908,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |

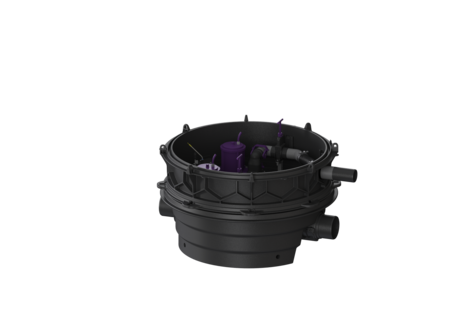

Rückstauhebeanlage Ecolift XL Duo, 2 mech. Klappen, SPF 1500-S1
Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit einer/zwei überflutbaren Pumpe/n, zwei mechanischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Bei Rückstau wird das Verschlusssystem durch das zurückdrückende Wasser geschlossen. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante vertiefter Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienfrei Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 2 Zulassung: Z-53.2-493 Abmessungen Gewicht netto: 141,89 kg Gewicht brutto: 165,67 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1245 mm Breite: 1200 mm Höhe: 657 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 1500-S1 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 28 m³/h Förderhöhe max.: 7,5 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 411-660 mm, Klasse K 3 | 8740002 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3 | 8740003 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 396-645 mm, Klasse A 15 | 8740004 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 653-902 mm, Klasse L 15 | 8740005 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 661-910 mm, Klasse K 3 | 8740008 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 918-1167 mm, Klasse K 3 | 8740009 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 646-895 mm, Klasse A 15 | 8740010 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 903-1152 mm, Klasse L 15 | 8740011 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 911-1160 mm, Klasse K 3 | 8740014 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1168-1417 mm, Klasse K 3 | 8740015 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 896-1145 mm, Klasse A 15 | 8740016 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1153-1402 mm, Klasse L 15 | 8740017 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse A/B | 8740018 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse D | 8740019 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1161-1410 mm, Klasse K 3 | 8740020 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1418-1667 mm, Klasse K 3 | 8740021 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1146-1395 mm, Klasse A 15 | 8740022 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1403-1652 mm, Klasse L 15 | 8740023 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse A/B | 8740024 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse D | 8740025 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1411-1660 mm, Klasse K 3 | 8740026 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1668-1917 mm, Klasse K 3 | 8740027 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1396-1645 mm, Klasse A 15 | 8740028 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1653-1902 mm, Klasse L 15 | 8740029 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse A/B | 8740030 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse D | 8740031 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1661-1910 mm, Klasse K 3 | 8740032 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1646-1895 mm, Klasse A 15 | 8740034 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse A/B | 8740036 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse D | 8740037 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1911-2160 mm, Klasse K 3 | 8740038 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1896-2145 mm, Klasse A 15 | 8740040 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse A/B | 8740042 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse D | 8740043 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2161-2410 mm, Klasse K 3 | 8740044 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 | 8740046 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse A/B | 8740048 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse D | 8740049 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2411-2660 mm, Klasse K 3 | 8740050 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2396-2645 mm, Klasse A 15 | 8740052 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse A/B | 8740054 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse D | 8740055 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2661-2910 mm, Klasse K 3 | 8740056 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2646-2895 mm, Klasse A 15 | 8740058 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse A/B | 8740060 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse D | 8740061 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2911-3160 mm, Klasse K 3 | 8740062 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2896-3145 mm, Klasse A 15 | 8740064 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 375-624 mm, Klasse K 3 | 8740122 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 625-874 mm, Klasse K 3 | 8740123 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 875-1124 mm, Klasse K 3 | 8740124 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1125-1374 mm, Klasse K 3 | 8740125 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1375-1624 mm, Klasse K 3 | 8740126 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1625-1874 mm, Klasse K 3 | 8740127 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1875-2124 mm, Klasse K 3 | 8740128 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2125-2374 mm, Klasse K 3 | 8740129 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2375-2624 mm, Klasse K 3 | 8740130 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2625-2874 mm, Klasse K 3 | 8740131 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2875-3124 mm, Klasse K 3 | 8740132 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse B | 8740141 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse B | 8740142 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse B | 8740143 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse D | 8740158 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse D | 8740159 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse D | 8740160 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 80/80 | 28090 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/50 | 28091 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/80 | 28092 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
 | Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A | 28786 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Einhandverschluss DN 63 | 680380 | Anzeigen |
 | Rückflussverhinderer links, mit Rückschlagklappe | 680381 | Anzeigen |
 | Rückflussverhinderer rechts, mit Rückschlagklappe | 680382 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung links | 680383 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung rechts | 680384 | Anzeigen |
 | Druckschlauch Ecolift XL | 680385 | Anzeigen |
 | Sicherungsbügel für Absperrschieber DN 63 | 680386 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Auslaufseite | 680391 | Anzeigen |
 | Deckel Zulauf Ecolift XL | 680394 | Anzeigen |
 | Stützrippe für Absperrschieber, gerade Auflage | 680397 | Anzeigen |
 | Pumpenflansch Ecolift XL, inkl. Dichtung | 680398 | Anzeigen |
 | Pumpenplatte Ecolift XL | 680399 | Anzeigen |
 | Dichtungsset Ecolift XL | 680418 | Anzeigen |
 | Pumpenantrieb SPF 1500 400 V, S1, 10 m Kabel | 680445 | Anzeigen |
 | Ersatzteilset optische Sonde 10 m Kabel | 680455 | Anzeigen |
 | Tauchrohr für Ecolift XL, 180 mm | 680827 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort Plus
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241794
- Abwasserart (abwasserart_de): fäkalienfrei
- Alarmgeber (alarmgeber): optischer Sonde
- Pumpe (pumpe): SPF 1500-S1
- Art Niveauerfassung (niveauerfassung_art): pneumatisch
