Rückstauhebeanlage Ecolift XL
Mono, 2 mot. Klappen, SPF 1500-S3, Konus

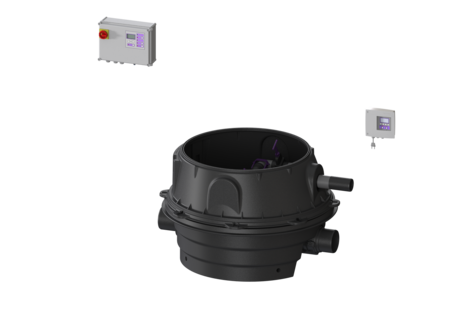

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienhaltig und fäkalienfrei, Einbau ins Erdreich, Einzelanlage, mit einer überflutbaren SPF 1500 Pumpe, Alarmgeber mit optischer Sonde
- Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
- geringer Pumpeneinsatz
- minimierte Geräuschemissionen
| Artikelnummer | 8741049 |
|---|---|
| GTIN | 4026092070581 |
| Preisgruppe | 60 |
| Preis |
7.756,60
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauhebeanlage Ecolift XL Mono, 2 mot. Klappen, SPF 1500-S3, Konus
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe, zwei motorischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch die Verschlusssysteme automatisch geschlossen werden und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ein Redundanz-Schaltgerät sorgt zudem für zusätzliche Sicherheit. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Motorische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienhaltig und fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 6 Zulassung: Z-53.2-493 ATEX zertifiziert: nein Abmessungen Gewicht netto: 115,37 kg Gewicht brutto: 136,07 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1379 mm Breite: 1200 mm Höhe: 785 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 1 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 28 m³/h Förderhöhe max.: 7,5 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus mit Redundanz Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar | 8740175 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch | 8740176 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 | 8740177 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch | 8740178 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse B | 8740179 | Anzeigen |
 | Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D | 8740180 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 | 8740181 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen | |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A | 28786 | Anzeigen |
 | Schaltgerät Ecolift XL Typ 6 für Redundanzverschluss | 28791 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Pumpenantrieb SPF 1500 400 V, S3, 10 m Kabel | 680098 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Höhenadapter für optische Sonde Ecolift XL | 680379 | Anzeigen |
 | Einhandverschluss DN 63 | 680380 | Anzeigen |
 | Rückflussverhinderer links, mit Rückschlagklappe | 680381 | Anzeigen |
 | Rückflussverhinderer rechts, mit Rückschlagklappe | 680382 | Anzeigen |
 | Sicherungsbügel für Absperrschieber DN 63 | 680386 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Zulaufseite | 680390 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Auslaufseite | 680391 | Anzeigen |
 | Pumpenflansch Ecolift XL, inkl. Dichtung | 680398 | Anzeigen |
 | Pumpenplatte Ecolift XL | 680399 | Anzeigen |
 | Druckschlauch DN 63, L: 367 mm | 680400 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung links, schräg | 680401 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung rechts, schräg | 680402 | Anzeigen |
 | Stützrippe für Absperrschieber, schräge Auflage | 680403 | Anzeigen |
 | Dichtungsset Ecolift XL | 680418 | Anzeigen |
 | Antriebsmotor zum Anklemmen, 10 m Kabel | 680452 | Anzeigen |
 | Ersatzteilset optische Sonde 10 m Kabel | 680455 | Anzeigen |
 | Abdeckung für Pumpenflansch, d: 220 mm | 680460 | Anzeigen |
 | Tauchrohr für Ecolift XL, 180 mm | 680827 | Anzeigen |
 | Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen |
 | Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abwasserart (abwasserart_de):
fäkalienhaltig und fäkalienfrei
- Schaltgerät (schaltgeraet):
Comfort Plus mit Redundanz
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241794
- Einbausituation (einbausituation):
Einbau ins Erdreich
- (nennweite):
- Pumpe (pumpe): SPF 1500
- Betriebsspannung (betriebsspannung): 400 V
