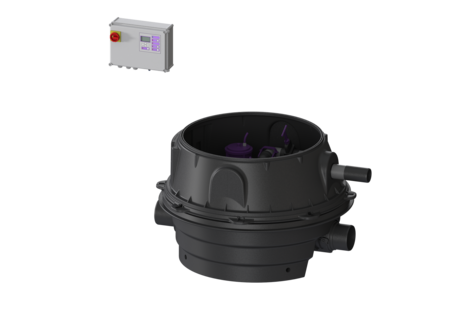

Rückstauhebeanlage Ecolift XL
Duo, 2 mech. Klappen, SPF 1500-S1, Konus
KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienfrei, Doppelanlage, 2 mechanische Rückstauklappen, mit 2 überflutbaren SPF 1500-S1 Pumpen, Alarmgeber mit optischer Sonde, Schaltgerät Comfort Plus, Variante niedrigster Einbau
- Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
- geringer Pumpeneinsatz
- minimierte Geräuschemissionen
| Artikelnummer | 8741057 |
|---|---|
| GTIN | 4026092070666 |
| Preisgruppe | 60 |
| Preis |
10.908,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauhebeanlage Ecolift XL Duo, 2 mech. Klappen, SPF 1500-S1, Konus
Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit einer/zwei überflutbaren Pumpe/n, zwei mechanischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Bei Rückstau wird das Verschlusssystem durch das zurückdrückende Wasser geschlossen. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienfrei Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 2 Zulassung: Z-53.2-493 Abmessungen Gewicht netto: 143,34 kg Gewicht brutto: 164,66 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1245 mm Breite: 1200 mm Höhe: 780 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 1500-S1 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 28 m³/h Förderhöhe max.: 7,5 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar | 8740175 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch | 8740176 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 | 8740177 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch | 8740178 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse B | 8740179 | Anzeigen |
 | Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D | 8740180 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 | 8740181 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
 | Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A | 28786 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Einhandverschluss DN 63 | 680380 | Anzeigen |
 | Rückflussverhinderer links, mit Rückschlagklappe | 680381 | Anzeigen |
 | Rückflussverhinderer rechts, mit Rückschlagklappe | 680382 | Anzeigen |
 | Sicherungsbügel für Absperrschieber DN 63 | 680386 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Auslaufseite | 680391 | Anzeigen |
 | Deckel Zulauf Ecolift XL | 680394 | Anzeigen |
 | Pumpenflansch Ecolift XL, inkl. Dichtung | 680398 | Anzeigen |
 | Pumpenplatte Ecolift XL | 680399 | Anzeigen |
 | Druckschlauch DN 63, L: 367 mm | 680400 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung links, schräg | 680401 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung rechts, schräg | 680402 | Anzeigen |
 | Stützrippe für Absperrschieber, schräge Auflage | 680403 | Anzeigen |
 | Dichtungsset Ecolift XL | 680418 | Anzeigen |
 | Pumpenantrieb SPF 1500 400 V, S1, 10 m Kabel | 680445 | Anzeigen |
 | Ersatzteilset optische Sonde 10 m Kabel | 680455 | Anzeigen |
 | Tauchrohr für Ecolift XL, 180 mm | 680827 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort Plus
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241794
- Abwasserart (abwasserart_de): fäkalienfrei
- Alarmgeber (alarmgeber): optischer Sonde
- Pumpe (pumpe): SPF 1500-S1
- Art Niveauerfassung (niveauerfassung_art): pneumatisch
