Pumpstation Aquapump XXL AX
Tronic, STZ 7500-S1

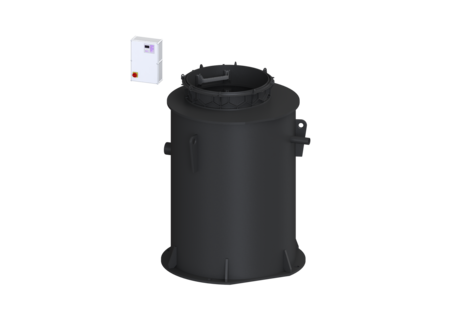

KESSEL Pumpstation Aquapump XXL AX, Tronic, Abwasser fäkalienhaltig, Höhe 2440 mm, Pumpensteuerung durch Schaltgerät, mit einer überflutbaren STZ 7500 Pumpe
| Artikelnummer | 8743037 |
|---|---|
| GTIN | 4026092078051 |
| Preisgruppe | 60 |
| Preis | Preis auf Anfrage |
Pumpstation Aquapump XXL AX Tronic, STZ 7500-S1
Die Pumpstation ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Zugkette aus Edelstahl zur Entnahme pro Pumpe ist je nach Einbautiefe optional zu bestellen mit Art.-Nr.: 680528 = Länge 2 m 680529 = Länge 3 m 680530 = Länge 4 m 680531 = Länge 5 m Ausführung Hinweis Einbau: in Kombination mit Schachtmodul Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Guss Durchgangsdichtung für Kabelleerrohr (DN): 100 Steighilfen: ja Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: Wickelrohrschacht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Tronic ATEX zertifiziert: ja Abmessungen Gewicht netto: 668,7 kg Gewicht brutto: 736,7 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 1880 mm Breite: 1880 mm Höhe: 2440 mm Verpackungsmaß Länge: 3400 mm Verpackungsmaß Breite: 1800 mm Verpackungsmaß Höhe: 1760 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Abstand Rohrmitte Auslauf zu Behälterboden: 1735 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1320 mm Abstand Rohrmitte Zulauf zu Behälterboden: 1400 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 1090 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1600 mm Lichte Weite Einstieg (LW): 1000 mm Nutzvolumen: 820 l Fördereinrichtung Pumpe: STZ 7500 Anzahl Pumpen: 1 Gewicht Pumpe: 104 kg Anschlusstyp: Direktanschluss Nennstrom: 13 A Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,88 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 30,7 m³/h Förderhöhe max.: 42 m Drehzahl: 2900 U/min Leistung P1: 7,5 kW Leistung P2: 6,4 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN8-F PLU 10G 1,5 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus SD Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja
Einbauvideo
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hebeanlage Aqualift F XL nasse Aufstellung zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 380-629 mm, Klasse A/B | 8740000 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 380-629 mm, Klasse D | 8740001 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 411-660 mm, Klasse K 3 | 8740002 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3 | 8740003 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 396-645 mm, Klasse A 15 | 8740004 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 653-902 mm, Klasse L 15 | 8740005 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 630-879 mm, Klasse A/B | 8740006 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 630-879 mm, Klasse D | 8740007 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 661-910 mm, Klasse K 3 | 8740008 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 918-1167 mm, Klasse K 3 | 8740009 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 646-895 mm, Klasse A 15 | 8740010 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 903-1152 mm, Klasse L 15 | 8740011 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 880-1129 mm, Klasse A/B | 8740012 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 880-1129 mm, Klasse D | 8740013 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 911-1160 mm, Klasse K 3 | 8740014 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1168-1417 mm, Klasse K 3 | 8740015 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 896-1145 mm, Klasse A 15 | 8740016 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1153-1402 mm, Klasse L 15 | 8740017 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse A/B | 8740018 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse D | 8740019 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1161-1410 mm, Klasse K 3 | 8740020 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1418-1667 mm, Klasse K 3 | 8740021 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1146-1395 mm, Klasse A 15 | 8740022 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1403-1652 mm, Klasse L 15 | 8740023 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse A/B | 8740024 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse D | 8740025 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1411-1660 mm, Klasse K 3 | 8740026 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1668-1917 mm, Klasse K 3 | 8740027 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1396-1645 mm, Klasse A 15 | 8740028 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1653-1902 mm, Klasse L 15 | 8740029 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse A/B | 8740030 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse D | 8740031 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1661-1910 mm, Klasse K 3 | 8740032 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1646-1895 mm, Klasse A 15 | 8740034 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse A/B | 8740036 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse D | 8740037 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1911-2160 mm, Klasse K 3 | 8740038 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1896-2145 mm, Klasse A 15 | 8740040 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse A/B | 8740042 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse D | 8740043 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2161-2410 mm, Klasse K 3 | 8740044 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 | 8740046 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse A/B | 8740048 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse D | 8740049 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2411-2660 mm, Klasse K 3 | 8740050 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2396-2645 mm, Klasse A 15 | 8740052 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse A/B | 8740054 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse D | 8740055 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2661-2910 mm, Klasse K 3 | 8740056 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2646-2895 mm, Klasse A 15 | 8740058 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 375-624 mm, Klasse K 3 | 8740122 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 625-874 mm, Klasse K 3 | 8740123 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 875-1124 mm, Klasse K 3 | 8740124 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1125-1374 mm, Klasse K 3 | 8740125 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1375-1624 mm, Klasse K 3 | 8740126 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1625-1874 mm, Klasse K 3 | 8740127 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1875-2124 mm, Klasse K 3 | 8740128 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2125-2374 mm, Klasse K 3 | 8740129 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2375-2624 mm, Klasse K 3 | 8740130 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2625-2874 mm, Klasse K 3 | 8740131 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse B | 8740141 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse B | 8740142 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse B | 8740143 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse D | 8740158 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse D | 8740159 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse D | 8740160 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 638-887 mm, Kl. K 3, WU | 8740222 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 888-1137 mm, Kl. K 3, WU | 8740223 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1138-1387 mm, Kl. K 3, WU | 8740224 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1388-1637 mm, Kl. K 3, WU | 8740225 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1638-1887 mm, Kl. K 3, WU | 8740226 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät Basic mit optischer Sonde | 20223 | Anzeigen |
 | Warngerät Basic mit optischer Sonde 10 m | 20224 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Kabelbefestigung Set für Technikschacht | 28076 | Anzeigen |
 | Nachrüstsatz Potentialausgleich Schiene für Mono-Anlagen | 28088 | Anzeigen |
 | Nachrüstsatz Potentialausgleich Schiene für Duo-Anlagen | 28089 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 80/80 | 28090 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Magnetfußantenne für TeleControl Modem, Kabel 2,5 m | 28793 | Anzeigen |
 | Verlängerungskabel für Magnetfußantenne, L: 2 m | 28794 | Anzeigen |
 | Klemmdose für Verlängerung Pegelsonde | 28799 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Dichtung für Zwischenstück | 680125 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Verbindungsbolzen-Set 10 Stück | 680373 | Anzeigen |
 | Austauschkette für Pumpstationen Edelstahl, Länge 2 m | 680528 | Anzeigen |
| Austauschkette für Pumpstationen Edelstahl, Länge 3 m | 680529 | Anzeigen |
| Austauschkette für Pumpstationen Edelstahl, Länge 4 m | 680530 | Anzeigen |
| Austauschkette für Pumpstationen Edelstahl, Länge 5 m | 680531 | Anzeigen |
| Klemmkasten für Verlängerung, ATEX Pumpe | 680631 | Anzeigen | |
 | Kühlgeräteset für Freiluftsäulen, seitliche Montage | 681148 | Anzeigen |
 | Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic | 80074 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Dichtset Kabelleerrohr 400V zur gebäudeseitigen Abdichtung | 85402 | Anzeigen |
 | Dichtset Kabelleerrohr 400V zur schachtseitigen Abdichtung | 85404 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen | |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Schaltgerät (schaltgeraet): Comfort Plus SD
- ATEX zertifiziert (atex):
ja
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Alarmgeber (alarmgeber): Pegelsonde
- Pumpe (pumpe): STZ 7500
- Laufrad Typ (laufrad_typ): Schneidwerk
- Betriebsspannung (betriebsspannung): 400 V
- Anlagenart (anlagenart): Einzelanlage
