Pumpen-Einbausatz Retrofit S

Duo, GTF 1000-S1, 230V

8744051
8744051
Datenblatt

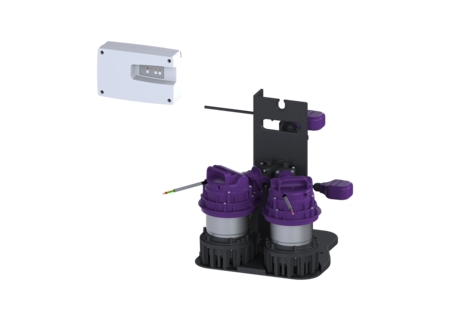

KESSEL Pumpen-Einbausatz Retrofit S Duo, Abwasser fäkalienfrei, Einbau in bauseitigen Sammelbehälter, mit 2 überflutbaren GTF 1000 Pumpen, Alarmgeber mit Schwimmerschalter, Rückflussverhinderer integriert

    • schnelle Installation durch vorkonfektionierte Komponenten
    • Flexibler und platzsparender Einbau
    • Für alle gängigen Druckleitungen geeignet
    Artikelnummer 8744051
    GTIN 4026092109489
    Preisgruppe 60
    Preis 2.050,00  EUR / 1 Stück
    Werkslistenpreis exklusive MwSt.
      Ausschreiben.de

      Pumpen-Einbausatz Retrofit S Duo, GTF 1000-S1, 230V
      Die Pumpanlage zum Einbau in bestehende Sammelbehälter für fäkalienfreies Abwasser ist mit zwei dauerlauffähigen, überflutbaren Pumpen und zwei Rückflussverhinderern ausgestattet. Die kompakte Konsole aus Kunststoff (PU) dient zur variablen Aufnahme der Komponenten für verschiedene Einsatzszenarien und zur Befestigung der Pumpanlage auch an engen Einsatzorten. Über den mitgelieferten 90° Schnellverbinder lassen sich alle gängigen Druckrohrarten verbinden. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Komponenten sind vormontiert zur bauseitigen Endmontage. Die Steuerung erfolgt mittels Niveauschwimmer über ein anwenderfreundliches 230V Connect Duo Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Ausführung Anlagenart: Doppelanlage Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in bauseitigen Sammelbehälter Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Duo Abmessungen Gewicht netto: 26 kg Gewicht brutto: 30,59 kg Länge: 403 mm Breite: 380 mm Höhe: 448 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Druckabgang (DN): 40 Druckabgang (DA): 50 mm Fördereinrichtung Pumpe: GTF 1000 Anzahl Pumpen: 2 Gewicht Pumpe: 11 kg Anschlusstyp: Schuko 2-polig Nennstrom: 5,6 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderhöhe max.: 10 m Drehzahl: 2700 U/min Leistung P1: 1,3 kW Leistung P2: 0,75 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Erforderliche Absicherung (Leitungsschutz): C 16 A Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Connect Duo Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: Schwimmerschalter Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 16 A
        Bezeichnung Artikelnummer
        Bezeichnung Artikelnummer
        Bezeichnung Artikelnummer
        Bezeichnung Artikelnummer
      680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
      680067 Dichtung für Druckabgang 680067 Anzeigen
      680361 Ansaugkorb für fäkalienfreies Abwasser, 10 mm 680361 Anzeigen
      680364 Spiralgehäuse für Kugeldurchgang 10 mm 680364 Anzeigen
      680365 Laufrad für Kugeldurchgang 10 mm 680365 Anzeigen
      680475 Pumpenanschluss mit Dichtung und Klappe 680475 Anzeigen
      680576 Überwurfmutter R1,5" für Pumpenanschluss 680576 Anzeigen
      680578 ON/OFF Schwimmer 10m mit Biegeschutz und Mutter 680578 Anzeigen
      680579 ALARM Schwimmer 10m mit Biegeschutz und Mutter 680579 Anzeigen
      680580 Druckabgang 90° mit Schnellkupplung DN40 680580 Anzeigen
      680583 Austauschpumpe GTF 1000-S1 Tronic, 10 m Kabel, 230V 680583 Anzeigen
      680818 Schaltgerät Connect Duo, 230 V 680818 Anzeigen
      		Retrofit S Schraubenset incl. Beilagscheiben und Muttern 681048 Anzeigen
      Einbau- und Bedienungsanleitung
      CAD Zeichnung
      Leistungserklärung
      Konformitätserklärung
      • Abwasserart (abwasserart_de): fäkalienfrei
      • Alarmgeber (alarmgeber): Schwimmerschalter
      • Pumpe (pumpe): GTF 1000
      • Laufrad Typ (laufrad_typ): Freistromrad
      • Schaltgerät (schaltgeraet): Connect Duo
