Fettabscheider EasyClean ground
NS 10, Auto Mix & Pump,1475-1665 mm, D
KESSEL Fettabscheider EasyClean ground, Entsorgung Auto Mix & Pump, NS 10,00, Belastungsklasse D 400, Einbau ins Erdreich, Einbautiefe 1475 - 1665 mm, Entsorgungsart automatisches Entsorgungs- und Reinigungssystem, SPF 300 IP68
- Programmgesteuerte Entsorgungs- und Spüleinrichtung
- Individualisierung über Schaltgerät möglich
- Saubere und geruchslose Entsorgung und Reinigung
| Artikelnummer | 93010/170D-PVS-TS |
|---|---|
| Preisgruppe | 60 |
| Preis |
29.123,20
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Fettabscheider EasyClean ground NS 10, Auto Mix & Pump,1475-1665 mm, D

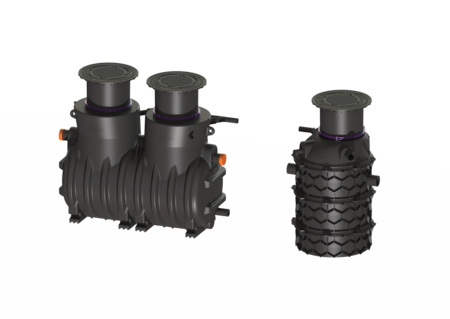

Der Abscheider für fetthaltiges Abwasser zum Einbau ins Erdreich besteht aus einem Fettabscheider sowie einem Technikschacht. Die zweiteilige Anlage aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang sowie einer integrierten Probenahmeeinrichtung ausgestattet. Der Zugang für Reinigungs- und Wartungsarbeiten ist über Revisionsöffnungen möglich mit Aufsatzstücken aus Kunststoff zum stufenlosen Höhen- und Niveauausgleich. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende, überflutbare Pumpe, die in einem separaten Technikschacht verbaut ist und mit einem Absperrschieber vom Behälter getrennt werden kann. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Das Schaltgerät mit einer Kabellänge von 10 m ist werkseitig im Technikschacht verbaut. Über eine Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Die Fülleinrichtung und Magnetventile müssen bauseitig in einem trockenen Raum installiert werden. Die Verbindungen zwischen Fettabscheider und Technikschacht sowie die Leerrohre und Verbindungen sind bauseitig zu erstellen. (siehe Verbindungs- und Anschlussset 917421). Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1700 mm Absperreinrichtung: ja Entsorgungsvariante: Auto Mix & Pump Schredder-Mix-System: ja Schauglas: nein Nenngröße (NS): 10,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungspumpe Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Entsorgungs- und Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Probenahmeeinrichtung: Typ NBG Tragfähigkeit (DIN 19901): E4 Allgemeine Merkmale Norm: EN 1825: 2004 Einbausituation: Einbau ins Erdreich Abmessungen Gewicht netto: 895 kg Gewicht brutto: 915 kg Durchmesser: 659 mm Länge max.: 4490 mm Einbautiefe: 1475 - 1665 mm Einbringmaß Länge: 3065 mm Einbringmaß Breite: 1235 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 995 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1100 mm Auslauf Nennweite (DA): 160 mm Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: verriegelt Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1600 l Gesamtvolumen: 2600 l Schlammfanginhalt: 1000 l Speichermenge an Fett: 400 l Fördereinrichtung Pumpe: SPF 300 IP68 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle | 72300 | Anzeigen |
| Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle | 72999 | Anzeigen |
 | Direktentsorgung Entsorgungsanschluss rechts | 917419.00 | Anzeigen |
 | Direktentsorgung Entsorgungsanschluss links | 917419.50 | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B | 917422B | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau | 917823 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Entsorgungsvariante (entsorgungsvariante):
Auto Mix & Pump
- Schaltgerät (schaltgeraet):
ja
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungspumpe
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Schredder-Mix-System (schredder_mix_system):
ja
- Nenngröße (NS) (nenngroesse): 10
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 1.475 mm
