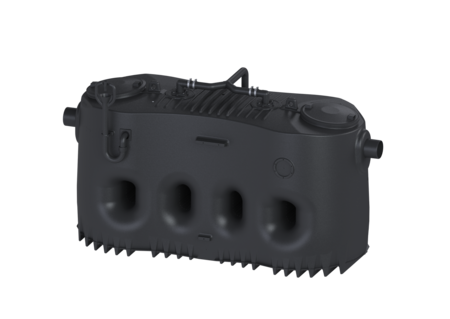

Fettabscheider EasyClean free
NS 15, Mix & Pump, rechts
KESSEL Fettabscheider EasyClean free, Entsorgung Mix & Pump, Aufstellfläche Breite 1680 mm, NS 15,00, Fließrichtung rechts, Schaltgerät, freie Aufstellung, Entsorgungsart manuelles Entsorgungs- und Reinigungssystem
- Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
- Saubere und geruchslose Entsorgung und Reinigung
- Einfache Steuerung
| Artikelnummer | 93015-01-MS-R |
|---|---|
| GTIN | 4026092105061 |
| Preisgruppe | 60 |
Fettabscheider EasyClean free NS 15, Mix & Pump, rechts
Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende Pumpe mit 2-Wege-Ventil und Umschalthebel, die mit einem Absperrschieber vom Behälter getrennt werden kann. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Die manuelle Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Fließrichtung: rechts Entsorgungsvariante: Mix & Pump Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 15,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungspumpe Fülleinrichtung nach DIN 1988: ja Entsorgungsart: manuelles Entsorgungs- und Reinigungssystem Wasserversorgung: 1 Schraubventil 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 415 kg Gewicht brutto: 490 kg Aufstellfläche Länge: 3530 mm Aufstellfläche Breite: 1680 mm Aufstellfläche Höhe: 1950 mm Verpackungsmaß Länge: 3530 mm Verpackungsmaß Breite: 1680 mm Verpackungsmaß Höhe: 2085 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1130 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1200 mm Auslauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Zulauf Nennweite (DN): 200 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Abscheiderinhalt: 2230 l Gesamtvolumen: 3730 l Schlammfanginhalt: 1500 l Speichermenge an Fett: 600 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: nein Mehrzeilige Displayanzeige: nein Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Probenahmeeinrichtung DN 200, waagrecht | 915883 | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung DN 150 | 680003 | Anzeigen |
 | Schlauchschelle d: 110 mm | 680126 | Anzeigen |
 | Dichtung DN 200 | 680128 | Anzeigen |
 | Ventil 2-Wege-Umverteiler, mit Hebel | 680274 | Anzeigen |
 | Ventil 2-Wege-Umverteiler | 680275 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagerecht | 680329 | Anzeigen |
 | Schaltgerät Mix & Pump, 6,5, 7,5 und 10 A | 680341 | Anzeigen |
 | Verbindungsschlauch DN 100, L: 100 mm | 680434 | Anzeigen |
 | Verbindungsschlauch mit Schlauchschellen, DN 100, L: 100 mm | 680554 | Anzeigen |
 | Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm | 680555 | Anzeigen |
 | Getriebemotor für SPF 300 KE, IP 55 | 680916 | Anzeigen |
 | Pumpengehäuse für SPF 300 KE | 680917 | Anzeigen |
 | Schaltgerät Connect 400 V, Fettabscheider | 681095 | Anzeigen |
 | Schauglas für Fettabscheider EasyClean | 913109 | Anzeigen |
 | Deckel d: 625 mm | 916901 | Anzeigen |
 | Spannverschluss für Deckel 625 mm | 917001 | Anzeigen |
 | Dichtung für Deckel 625 mm | 917201 | Anzeigen |
 | Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW | 917854 | Anzeigen |
 | Schneidplatte für Pumpe 3,0 kW | 917855 | Anzeigen |
 | Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet):
ja
- Material (material):
PE
- Abdeckung Material (abdeckung_material):
Kunststoff
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungspumpe
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Schredder-Mix-System (schredder_mix_system):
ja
- Nenngröße (NS) (nenngroesse): 15
- Schauglas (schauglas): ja
- Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
- Aufstellfläche Breite (aufstellflaeche_breite): 1.680 mm
- Aufstellfläche Länge (aufstellflaeche_laenge): 3.530 mm
