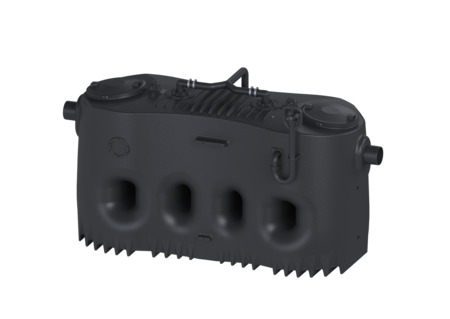

Fettabscheider EasyClean free
NS 15, Auto Mix & Pump, SonicControl, li
KESSEL Fettabscheider EasyClean free, Entsorgung Auto Mix & Pump, Aufstellfläche Breite 1680 mm, NS 15, Fließrichtung links, Schaltgerät, freie Aufstellung, Entsorgungsart automatisches Entsorgungs- und Reinigungssystem, SonicControl
- Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
- Saubere und geruchslose Entsorgung und Reinigung
- Individualisierung über Schaltgerät möglich
| Artikelnummer | 93015-02-PVS-L |
|---|---|
| GTIN | 4026092105030 |
| Preisgruppe | 60 |
Fettabscheider EasyClean free NS 15, Auto Mix & Pump, SonicControl, li
Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende Pumpe mit 2-Wege-Ventil und Stellmotor, die mit einem Absperrschieber vom Behälter getrennt werden kann. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Über eine optional erhältliche Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Fließrichtung: links Entsorgungsvariante: Auto Mix & Pump Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 15 SonicControl: ja Entsorgungseinrichtung: Entsorgungspumpe Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Entsorgungs- und Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 425 kg Gewicht brutto: 500 kg Aufstellfläche Länge: 3530 mm Aufstellfläche Breite: 1680 mm Aufstellfläche Höhe: 1950 mm Verpackungsmaß Länge: 3530 mm Verpackungsmaß Breite: 1680 mm Verpackungsmaß Höhe: 2085 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1130 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1200 mm Auslauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Zulauf Nennweite (DN): 200 mm Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Abscheiderinhalt: 2230 l Gesamtvolumen: 3730 l Schlammfanginhalt: 1500 l Speichermenge an Fett: 600 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Nennstrom: 6,2 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Probenahmeeinrichtung DN 200, waagrecht | 915883 | Anzeigen |
 | Fernbedienung RemoteControl | 916601 | Anzeigen |
 | Einbauschrank zur Aufputzmontage | 917413 | Anzeigen |
 | Einbauschrank zur Unterputzmontage | 917414 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung DN 150 | 680003 | Anzeigen |
 | Schlauchschelle d: 110 mm | 680126 | Anzeigen |
 | Ventil 2-Wege-Umverteiler | 680275 | Anzeigen |
 | Absperrschieber DN 100, Kunststoff, waagerecht | 680329 | Anzeigen |
 | Schaltgerät Auto Mix & Pump, 6,5 , 7,5 und 10 A | 680342 | Anzeigen |
 | Verbindungsschlauch DN 100, L: 100 mm | 680434 | Anzeigen |
 | Verbindungsschlauch mit Schlauchschellen, DN 100, L: 100 mm | 680554 | Anzeigen |
 | Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm | 680555 | Anzeigen |
 | Stellmotor Ausführung Fließrichtung links/rechts | 680832 | Anzeigen |
 | Getriebemotor für SPF 300 KE, IP 55 | 680916 | Anzeigen |
 | Pumpengehäuse für SPF 300 KE | 680917 | Anzeigen |
 | Magnetventil 1 Zoll | 85047 | Anzeigen |
 | Schauglas für Fettabscheider EasyClean | 913109 | Anzeigen |
 | Deckel d: 625 mm | 916901 | Anzeigen |
 | Spannverschluss für Deckel 625 mm | 917001 | Anzeigen |
 | Dichtung für Deckel 625 mm | 917201 | Anzeigen |
 | Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW | 917854 | Anzeigen |
 | Schneidplatte für Pumpe 3,0 kW | 917855 | Anzeigen |
 | Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Entsorgungsvariante (entsorgungsvariante):
Auto Mix & Pump
- Schaltgerät (schaltgeraet):
ja
- Material (material):
PE
- Abdeckung Material (abdeckung_material):
Kunststoff
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungspumpe
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Schredder-Mix-System (schredder_mix_system):
ja
- Nenngröße (NS) (nenngroesse): 15
- Schauglas (schauglas): ja
- Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
- Aufstellfläche Breite (aufstellflaeche_breite): 1.680 mm
- Aufstellfläche Länge (aufstellflaeche_laenge): 3.530 mm
