Fettabscheider EasyClean free

NS 20, Auto Mix & Pump, SonicControl, re

93020-02-PVS-R
93020-02-PVS-R

KESSEL Fettabscheider EasyClean free, Entsorgung Auto Mix & Pump, Aufstellfläche Breite 1680 mm, NS 20,00, Fließrichtung rechts, Schaltgerät, freie Aufstellung, Entsorgungsart automatisches Entsorgungs- und Reinigungssystem, SonicControl

  • Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
  • Saubere und geruchslose Entsorgung und Reinigung
  • Individualisierung über Schaltgerät möglich
Artikelnummer 93020-02-PVS-R
GTIN 4026092105047
Preisgruppe 60

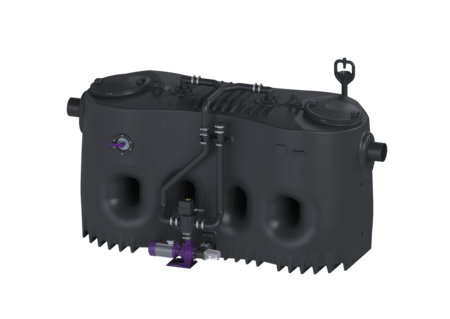

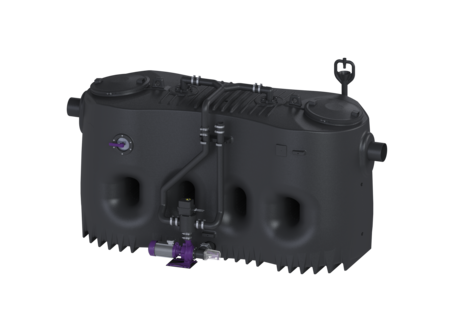

Fettabscheider EasyClean free NS 20, Auto Mix & Pump, SonicControl, re
Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende Pumpe mit 2-Wege-Ventil und Stellmotor, die mit einem Absperrschieber vom Behälter getrennt werden kann. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Über eine optional erhältliche Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Fließrichtung: rechts Entsorgungsvariante: Auto Mix & Pump Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 20,00 SonicControl: ja Entsorgungseinrichtung: Entsorgungspumpe Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Entsorgungs- und Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 425 kg Gewicht brutto: 500 kg Aufstellfläche Länge: 3530 mm Aufstellfläche Breite: 1680 mm Aufstellfläche Höhe: 1950 mm Verpackungsmaß Länge: 3530 mm Verpackungsmaß Breite: 1680 mm Verpackungsmaß Höhe: 2085 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1130 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1200 mm Auslauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Zulauf Nennweite (DN): 200 mm Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Abscheiderinhalt: 1730 l Gesamtvolumen: 3730 l Schlammfanginhalt: 2000 l Speichermenge an Fett: 800 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Generalinspektion Fettabscheider EasyClean free, mit Dichtheitsprüfung 917411/F Anzeigen
Wartung Fettabscheider D+S, M, PV bis NS 10 917412/P1 Anzeigen
Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
  Bezeichnung Artikelnummer
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
915883 Probenahmeeinrichtung DN 200, waagrecht 915883 Anzeigen
916601 Fernbedienung RemoteControl 916601 Anzeigen
917413 Einbauschrank zur Aufputzmontage 917413 Anzeigen
917414 Einbauschrank zur Unterputzmontage 917414 Anzeigen
917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
  Bezeichnung Artikelnummer
680003 Dichtung DN 150 680003 Anzeigen
680126 Schlauchschelle d: 110 mm 680126 Anzeigen
680275 Ventil 2-Wege-Umverteiler 680275 Anzeigen
680329 Absperrschieber DN 100, Kunststoff, waagerecht 680329 Anzeigen
680342 Schaltgerät Auto Mix & Pump, 6,5 , 7,5 und 10 A 680342 Anzeigen
680434 Verbindungsschlauch DN 100, L: 100 mm 680434 Anzeigen
680554 Verbindungsschlauch mit Schlauchschellen, DN 100, L: 100 mm 680554 Anzeigen
680555 Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm 680555 Anzeigen
680832 Stellmotor Ausführung Fließrichtung links/rechts 680832 Anzeigen
680916 Getriebemotor für SPF 300 KE, IP 55 680916 Anzeigen
680917 Pumpengehäuse für SPF 300 KE 680917 Anzeigen
85047 Magnetventil 1 Zoll 85047 Anzeigen
913109 Schauglas für Fettabscheider EasyClean 913109 Anzeigen
916901 Deckel d: 625 mm 916901 Anzeigen
917001 Spannverschluss für Deckel 625 mm 917001 Anzeigen
917201 Dichtung für Deckel 625 mm 917201 Anzeigen
917854 Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW 917854 Anzeigen
917855 Schneidplatte für Pumpe 3,0 kW 917855 Anzeigen
917856 Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW 917856 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Leistungserklärung
Konformitätserklärung
  • Entsorgungsvariante (entsorgungsvariante): Auto Mix & Pump
  • Schaltgerät (schaltgeraet): ja
  • Material (material): PE
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungspumpe
  • Einbausituation (einbausituation): freie Aufstellung
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Schredder-Mix-System (schredder_mix_system): ja
  • Nenngröße (NS) (nenngroesse): 20
  • Schauglas (schauglas): ja
  • Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
  • Aufstellfläche Breite (aufstellflaeche_breite): 1.680  mm
  • Aufstellfläche Länge (aufstellflaeche_laenge): 3.530  mm
