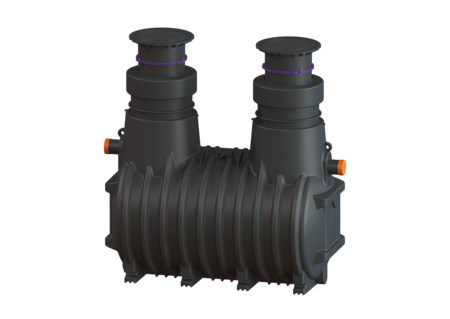

Fettabscheider EasyClean ground
NS 20, Standard, 1130-1755 mm, Kl. A/B
KESSEL Fettabscheider EasyClean ground, Einbautiefe 1130 - 1755 mm, Entsorgung Standard, Entsorgungsart manuell mit Saugschlauch, NS 20,00, Belastungsklasse B 125, Einbau ins Erdreich, Volumen 20618 dm³
- Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
- Wasserdicht, beständig gegen aggressive Abwässer
- Wartungsarmer Betrieb

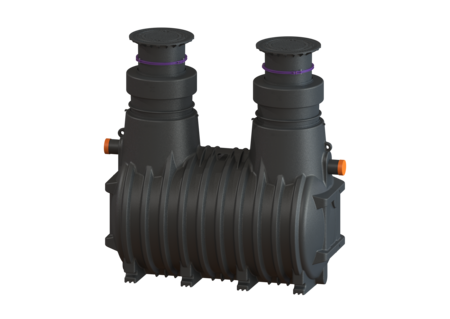

| Artikelnummer | 93020/170B |
|---|---|
| GTIN | 4026092073360 |
| Preisgruppe | 60 |
| Preis |
8.187,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Fettabscheider EasyClean ground NS 20, Standard, 1130-1755 mm, Kl. A/B
Der Abscheider für fetthaltiges Abwasser ist für den Erdeinbau geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein abgerundetes Bodenteil für eine schnelle und saubere Entsorgung. Der Zugang für Reinigungs- und Wartungsarbeiten ist über eine oder mehrere Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Variante vertiefter Einbau Schachtsystem: Zisterne Entsorgungsvariante: Standard Schredder-Mix-System: nein Schauglas: nein Nenngröße (NS): 20,00 SonicControl: nein Fülleinrichtung nach DIN 1988: nein Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004 Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) ATEX zertifiziert: nein Abmessungen Gewicht netto: 539 kg Gewicht brutto: 572 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 1810 mm Durchmesser: 648 mm TEÜ: 700 - 1.800 T-TEÜ: 185 Länge max.: 3300 mm Einbautiefe: 1130 - 1755 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 3110 mm Einbringmaß Breite: 1720 mm Verpackungsmaß Länge: 3300 mm Verpackungsmaß Breite: 2670 mm Verpackungsmaß Höhe: 2340 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 1550 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1620 mm Auslauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Zulauf Nennweite (DN): 200 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 800 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 3800 l Gesamtvolumen: 5800 l Schlammfanginhalt: 2000 l Speichermenge an Fett: 800 l Steuerung Schaltgerät: nein
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
| Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung | 917411/G | Anzeigen | |
| Wartung Fettabscheider Typ G oder D | 917412 | Anzeigen | |
| Inbetriebnahme und Einweisung für Fettabscheider | 917415 | Anzeigen | |
| Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Probenahmeschacht LW 1000, DN 200, Klasse B | 9151020B | Anzeigen |
 | Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen |
 | Probenahmeschacht Typ München, DN 200, Klasse B | 915763/120B-1000 | Anzeigen |
 | Probenahmeschacht DN 200, mit Staufix SWA, Klasse B | 915763/120B-SWA | Anzeigen |
 | Probenahmeschacht LW 400, DN 200, Klasse A | 915880A-200 | Anzeigen |
 | Probenahmeschacht LW 400, DN 200, Klasse B | 915880B-200 | Anzeigen |
 | Probenahmeschacht DN 200, Klasse A | 915883A | Anzeigen |
 | Probenahmeschacht DN 200, Klasse B | 915883B | Anzeigen |
 | Einbauschrank zur Aufputzmontage | 917413 | Anzeigen |
 | Einbauschrank zur Unterputzmontage | 917414 | Anzeigen |
| Direktentsorgung LW 400, Entsorgungsanschluss rechts | 917420.00 | Anzeigen | |
| Direktentsorgung LW 400, Entsorgungsanschluss links | 917420.50 | Anzeigen | |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B | 917422B | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen |
 | Verlängerungsstück d: 600 mm, Aufstockung 500 mm | 917460 | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
 | Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen |
 | Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen |
 | Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen |
 | Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen |
 | Abdeckplatte Klasse B, Grauguss, mit Dichtung | 860119 | Anzeigen |
 | Hebewerkzeug Goliath für Schachtabdeckungen | 917112 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Material (material):
PE
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 20
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 1.130 mm
- Gewicht brutto (gewicht_brutto): 572 kg
