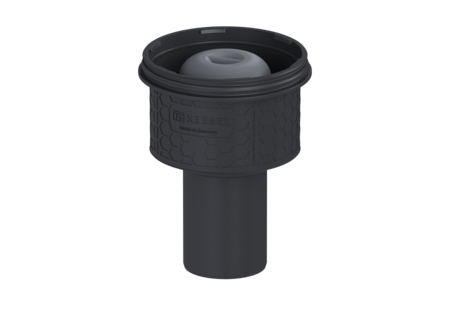

Grundkörper Practicus
DN 70, Auslauf senkrecht
KESSEL Grundkörper Practicus, Abdichtungsart, Stutzen senkrecht, Nennweite (DN) 70, Geruchsverschluss, Entwässerung durch Punktablauf, Abdichtung Aufsatzstück durch Anschlussrand
- Hygiene: hygienisches absolut korrosionsfreies und langlebiges Material
- absolut korrosionsfreies und langlebiges Material
- Brandschutz: kombinierbar mit dem Brand- und Rauchgasschutz Fire-Kit
Artikelnummer | 45270 |
---|---|
GTIN | 4026092033586 |
Preisgruppe | 10 |
Preis |
44,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Practicus DN 70, Auslauf senkrecht
Der Grundkörper Practicus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Nennweite (DN): 70 Außendurchmesser (DA): 75 mm Zulassung: Z-19.53-2414,Z-19.17-1719 Geruchsverschluss: inklusive Abmessungen Gewicht netto: 0,6 kg Gewicht brutto: 0,71 kg Durchmesser: 135 mm Höhe: 201 mm Verpackungsmaß Länge: 200 mm Verpackungsmaß Breite: 200 mm Verpackungsmaß Höhe: 175 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: PP Stutzen Ausführung: senkrecht
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Aufsatzstück Schlitzrost, V2A, 130 x 130 mm, K 3 | 48165 | Anzeigen | |
Aufsatzstück Schlitzrost schwarz, 150 x 150 mm, K 3 | 48193 | Anzeigen | |
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen | |
Aufsatzstück Designrost Oval, V2A, Lock & Lift, L 15 | 48202 | Anzeigen | |
Aufsatzstück Designrost Kessel, V4A, Lock & Lift, L15 | 48203 | Anzeigen | |
Aufsatzstück Variofix Designrost Kessel, V4A, Lock&Lift, L 15 | 48204 | Anzeigen | |
Aufsatzstück Variofix Schlitzrost, V4A, K 3 | 48206 | Anzeigen | |
Aufsatzstück Schlitzrost, V4A, 150 x 150 mm, K 3 | 48209 | Anzeigen | |
Aufsatzstück befliesbar, V2A, K 3 | 48211 | Anzeigen | |
Aufsatzstück Designrost Slot, V2A, K 3 | 48218 | Anzeigen | |
Aufsatzstück Designrost Slot, V2A, Lock & Lift, K 3 | 48219 | Anzeigen | |
Aufsatzstück Designrost Spot, V2A, K 3 | 48220 | Anzeigen | |
Aufsatzstück Designrost Spot, V2A, Lock & Lift, K 3 | 48221 | Anzeigen | |
Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | Anzeigen | |
Aufsatzstück Designrost Oval, V2A, L 15 | 48226 | Anzeigen | |
Aufsatzstück Designrost Oval, V4A, Lock & Lift, L 15 | 48227 | Anzeigen | |
Aufsatzstück Designrost Oval, V4A, L 15 | 48228 | Anzeigen | |
Aufsatzstück Variofix Designrost Slot, V2A, K 3 | 48618 | Anzeigen | |
Aufsatzstück Variofix Designrost Slot, V2A, Lock & Lift, K 3 | 48619 | Anzeigen | |
Aufsatzstück Variofix Designrost Spot, V2A, K 3 | 48620 | Anzeigen | |
Aufsatzstück Variofix Designrost Spot, V2A, Lock & Lift, K 3 | 48621 | Anzeigen | |
Aufsatzstück Variofix Designrost Kessel, V2A, L 15 | 48625 | Anzeigen | |
Aufsatzstück Variofix Designrost Oval, V2A, L 15 | 48626 | Anzeigen | |
Aufsatzstück Variofix Designrost Oval, V4A, Lock & Lift, L 15 | 48669 | Anzeigen | |
Aufsatzstück Variofix Designrost Oval, V4A, L 15 | 48670 | Anzeigen | |
Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 | 48904 | Anzeigen | |
Aufsatzstück Variofix Designrost Oval, V2A, Lock & Lift, L 15 | 48905 | Anzeigen | |
Aufsatzstück Variofix befliesbar, V2A, K 3 | 48906 | Anzeigen | |
Aufsatzstück Linearis Comfort L: 750 mm, System 125, WaD, K 3 | 48928M | Anzeigen | |
Aufsatzstück Linearis Comfort L: 850 mm, System 125, WaD, K 3 | 48929M | Anzeigen | |
Aufsatzstück Linearis Comfort L: 950 mm, System 125, WaD, K 3 | 48930M | Anzeigen | |
Aufsatzstück Linearis Comfort L: 1050 mm, System 125, WaD, K 3 | 48931M | Anzeigen | |
Aufsatzstück Linearis Comfort L: 1150 mm, System 125, WaD, K 3 | 48932M | Anzeigen | |
Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 | 48950 | Anzeigen | |
Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen | |
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper): PP
- TÜV Prüfzeichen (pruefzeichen): ID 1111244461
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Geruchsverschluss (geruchsverschluss): inklusive
